RJ45-konnektor

Dokument oprettet:1 Jan 2004
Senest ændret:26 Mar 2017

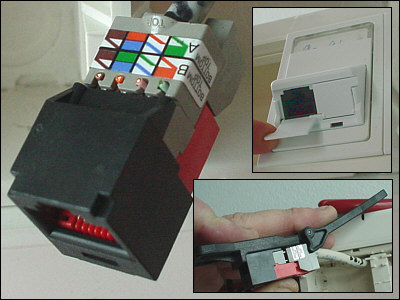

RJ45-konnektor fra Panduit
RJ45-konnektorer findes i mange fabrikater, der monteres på hver sin måde. Fælles for dem alle er, at de er udstyret med en farvekode, der anviser monteringen af ledninger efter henholdsvis T568A- og T568B-metode. Ved at kigge på farveskemaet og de 4 udstikkende ender på ovenstående billede, kan man se, at denne konnektor er samlet efter A-skabelonen. De øvrige 4 ledninger stritter ud til den modsatte side. Ved forbindelse af ledningerne til skæreklem­merne skal der ved nogle konnektorer anvendes specialværktøj som fx LSA-tang eller 110-tang. I andre tilfælde er der blot behov for en bidetang til at klippe overskyd­ende ledning bort efter at en cap, evt med håndkraft, er presset ned over "huset" på konnek­toren. På ovenstående model anvendes et specialværktøj til at presse de to dele sammen. Der kunne dog i dette tilfælde også have været anvendt en alm papegøjetang.
