Krydsningsafbryder

Dokument oprettet:8 Aug 2004
Senest ændret:26 Mar 2017

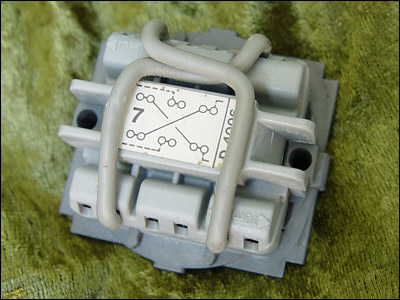

Bagsiden af en krydsningsafbryder. Denne type afbryder anvendes i en traditionel korrespondancetænding når der skal være mere end 2 tænd/sluk-kontakter. Det optegnede kryds i midten angiver to lednings­stumper, der skal monteres for at komponenten kan virke som krydsningsafbryder. Linjerne ude i kanten ved de midterste termi­naler og ved terminalerne til højre viser, hvortil installations­ledningerne skal tilsluttes.
